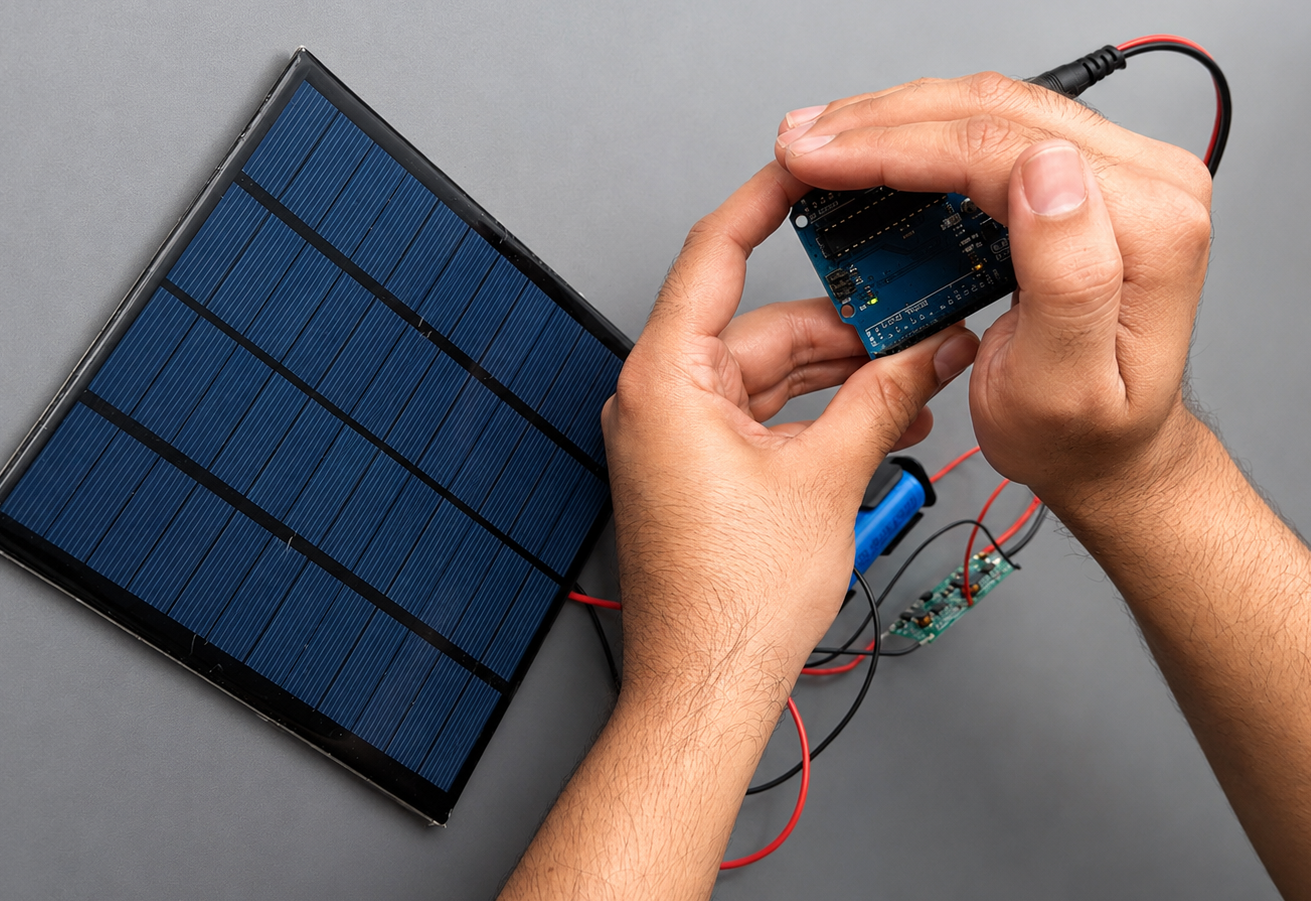

Já pensou em criar um sistema autônomo utilizando energia solar? Neste projeto, vamos mostrar como montar um carregador com placa solar, utilizando uma bateria 18650 e um módulo carregador com saída de 9V.
A montagem é simples e pode servir como base para diversos projetos de eletrônica, automação e sistemas que precisam de uma fonte de energia independente.
Componentes utilizados
Para montar o projeto, utilizaremos:
- 1x Placa Solar
- 1x Bateria 18650
- 1x Suporte para Bateria 18650
- 1x Módulo Carregador 1S UPS 9V
- 1x Plugue P4
- 1x Cabinho Flexível Vermelho
- 1x Cabinho Flexível Preto
Para realizar as conexões por soldagem, também utilizaremos:
Como funciona o Carregador com Placa Solar?
O funcionamento do projeto acontece a partir da conversão da energia solar em energia elétrica.
A placa solar capta a luz do ambiente e fornece energia para o módulo carregador. O módulo gerencia o carregamento da bateria 18650 e disponibiliza uma saída de 9V para alimentar outros dispositivos compatíveis.
De forma simplificada, temos:
Placa Solar → Módulo Carregador → Bateria 18650 → Saída 9V

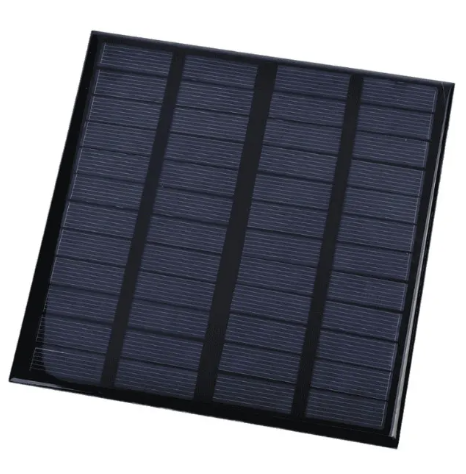

Placa Solar
A placa solar utilizada neste projeto possui uma saída nominal de 12V, dimensões de 145 x 145 mm, potência máxima de aproximadamente 3W e corrente de pico de 250 mA.
Na parte posterior da placa encontramos os terminais positivo e negativo, que serão utilizados para realizar as conexões.
Antes de realizar a soldagem, identifique corretamente os terminais positivo e negativo.
Essa etapa é importante para evitar uma conexão invertida durante a montagem.

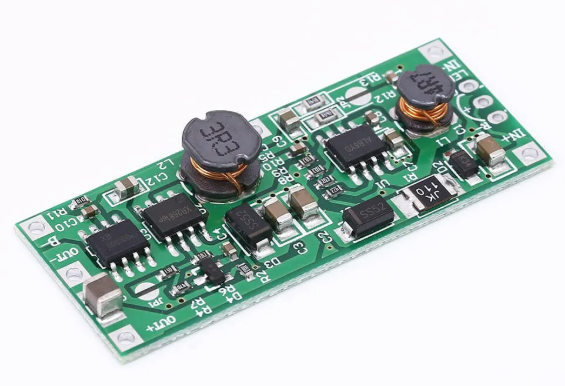

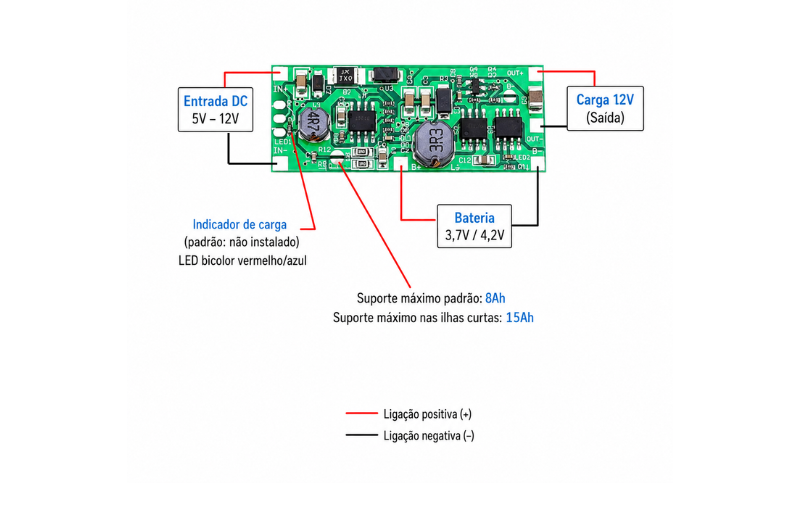

Módulo Carregador 1S UPS 9V
O módulo carregador é responsável por gerenciar a bateria e fornecer a saída de tensão necessária para o projeto.
O Módulo Carregador 1S UPS 9V SK3981 pode receber uma tensão de entrada entre 5V e 12V e possui uma saída de 9V.
Ele é utilizado neste projeto para receber a energia proveniente da placa solar, carregar a bateria 18650 e disponibilizar a tensão de saída para o equipamento conectado.
Confira as identificações presentes no módulo antes de realizar qualquer conexão.
Preparando a montagem
Como queremos deixar o projeto com as conexões mais firmes e estáveis, vamos realizar a montagem utilizando soldagem.
Primeiro, prepare os cabos que serão utilizados no circuito.
Utilize o fio vermelho para as conexões positivas e o fio preto para as conexões negativas.
Depois, faça a conexão do suporte da bateria 18650 com os terminais correspondentes do módulo carregador.
Tenha atenção à polaridade durante essa etapa.
Conectando a Placa Solar
Com o suporte da bateria conectado, vamos realizar a ligação da placa solar.
A saída positiva da placa solar deve ser conectada ao terminal positivo correspondente no módulo carregador.
Da mesma forma, o terminal negativo da placa solar deve ser conectado ao terminal negativo do módulo.
Confira novamente todas as conexões antes de continuar.
Conectando a Saída de 9V
Agora vamos utilizar a saída de 9V do módulo para conectar o equipamento que será alimentado.
Para isso, utilizaremos o plugue P4, que facilita a conexão com dispositivos compatíveis.
Antes de conectar qualquer equipamento, confira sua tensão de alimentação e a polaridade do conector.

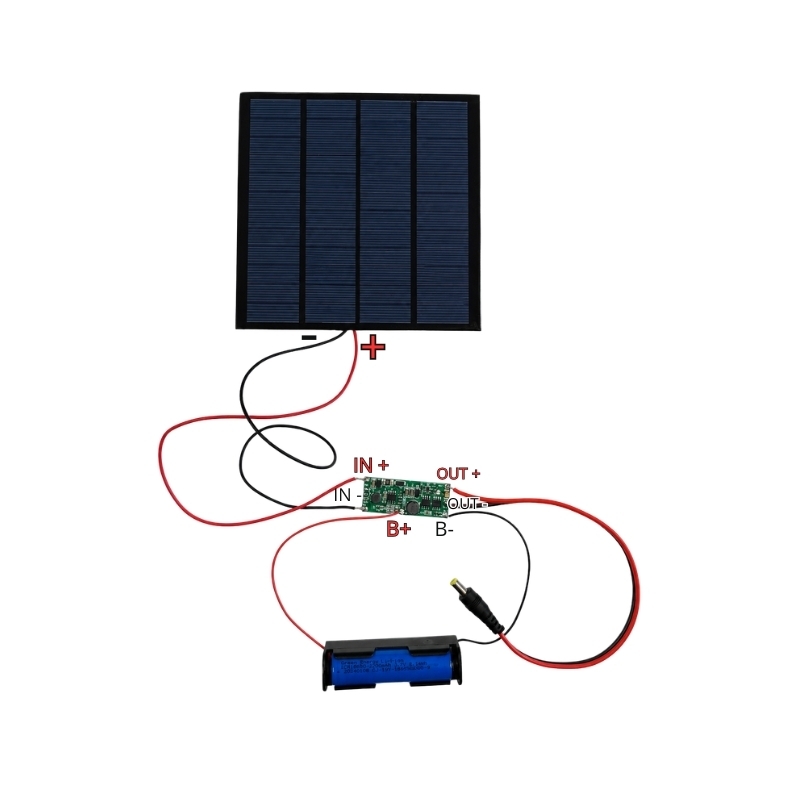

Esquemático do projeto
Depois de identificar todos os componentes e realizar as conexões, podemos visualizar a montagem completa.
A placa solar será responsável por fornecer energia ao módulo, enquanto a bateria 18650 armazenará essa energia para utilização pelo sistema.
O módulo também será responsável por disponibilizar a saída de 9V.
A montagem pode ser representada da seguinte maneira:
Placa Solar → Módulo Carregador 1S → Bateria 18650
E, a partir do módulo:
Módulo Carregador → Saída 9V
Testando o Carregador Solar
Depois de finalizar todas as conexões, confira cuidadosamente as soldas e a polaridade dos componentes.
Com a placa solar exposta à luz, o sistema poderá começar a receber energia.
Na saída de 9V, você poderá conectar um equipamento compatível com a tensão e a capacidade do sistema.
Pronto! Agora você tem um carregador com placa solar capaz de aproveitar a energia solar para alimentar um sistema com bateria 18650 e saída de 9V.
Cuidados durante a montagem
Como o projeto envolve uma bateria de íon-lítio e soldagem, alguns cuidados são importantes.
- Confira a polaridade antes de realizar as conexões.
- Evite curtos-circuitos nos terminais da bateria.
- Utilize equipamentos adequados para realizar as soldagens.
- Evite deixar a bateria próxima a fontes de calor.
- Confira a tensão do equipamento antes de conectá-lo à saída de 9V.
- Faça todas as conexões com atenção antes de energizar o circuito.
Conclusão
Neste projeto, você aprendeu como montar um carregador com placa solar utilizando uma placa solar, bateria 18650 e módulo carregador com saída de 9V.
A montagem combina geração de energia solar, armazenamento em bateria e conversão de tensão em um único projeto, criando uma boa base para desenvolver sistemas eletrônicos autônomos.
Agora que você conhece o funcionamento, pode adaptar a montagem para diferentes aplicações e criar seus próprios projetos utilizando energia solar.
Encontre os componentes utilizados neste projeto na Smart Kits e continue colocando suas ideias em prática.
Projeto realizado por Emanuel Sousa – Graduando em Engenharia Mecatrônica
