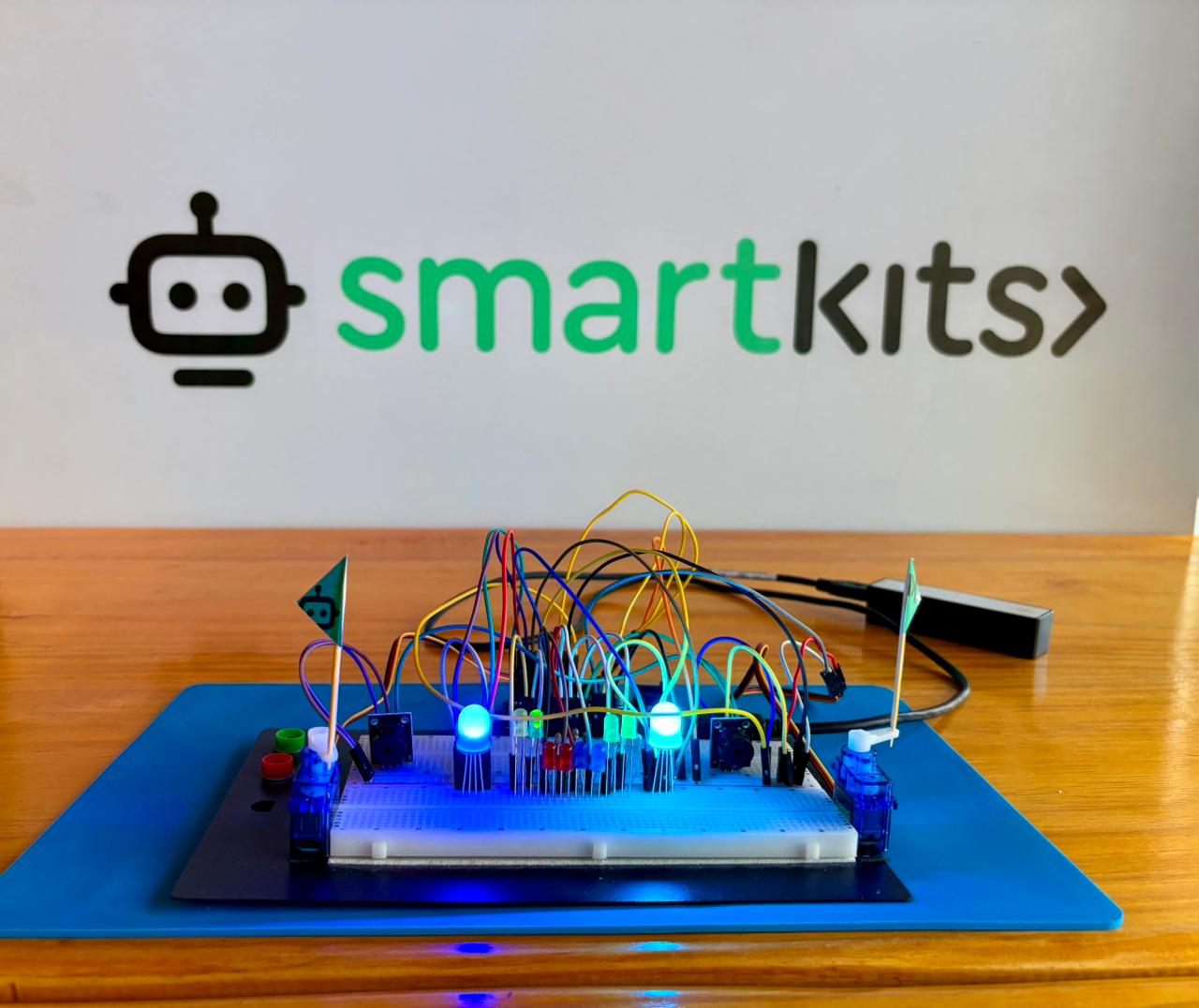

Projeto Musical com Arduino Uno: Tutorial Completo

Se você quer aprender eletrônica e programação na prática, este projeto musical com Arduino Uno vai te ensinar exatamente como fazer isso. Aqui você vai montar o circuito, conectar cada componente e programar a placa para tocar uma melodia enquanto luzes e movimentos acontecem sincronizados com o ritmo.

No vídeo publicado em nossas redes sociais, a música escolhida foi uma marchinha de carnaval, mas você pode usar qualquer música, basta alterar as notas e tempos no código.

Componentes utilizados

Antes de começar, separe:

Como o projeto funciona

Você vai programar o Arduino para tocar uma sequência de notas. Cada nota possui um tempo definido, e esse tempo controla todos os efeitos do projeto.

Enquanto a música toca:

o buzzer reproduz as notas
os LEDs piscam em sequência
os LEDs RGB alternam cores
os servos se movimentam

Ou seja, a música funciona como um relógio mestre que sincroniza todo o sistema.

Lógica por trás da música

Para montar a melodia, você pode fazer exatamente como neste projeto:

Toque a música em um piano virtual
Anote as notas utilizadas
Defina o tempo de cada nota
Ajuste até o ritmo ficar correto

Depois que você finalizar a melodia, use os mesmos tempos para programar luzes e movimentos. Assim tudo permanece sincronizado automaticamente.

Ligações do circuito

Buzzers

Positivo → pino digital
Negativo → GND

LEDs comuns

Perna longa → resistor 220 Ω → pino digital
Perna curta → GND

LEDs RGB

Para cada LED RGB:

Vermelho → pino digital
Verde → pino digital
Azul → pino digital
Terminal comum → GND

(se for modelo cátodo comum)

Servos SG90

Vermelho → 5 V
Marrom → GND
Laranja → pino PWM

Se notar tremores, alimente os servos com fonte externa 5 V.

Passo a passo de montagem

1. Prepare a protoboard
Leve 5 V e GND do Arduino para os trilhos laterais.

2. Instale os LEDs simples
Posicione os 8 LEDs e ligue cada um com resistor ao pino digital correspondente.

3. Conecte LEDs RGB
Use pinos separados para cada cor. Isso permite criar efeitos de mistura.

4. Ligue os buzzers
Conecte cada buzzer a um pino digital configurado como saída.

5. Instale os servos
Conecte sinal aos pinos PWM e alimentação ao 5 V.

Como programar na IDE

Instale a IDE do Arduino
Conecte a placa via USB
Selecione:
- Placa → Arduino Uno
- Porta → correspondente
Abra o código do projeto: arquivo do código
Clique em Upload

Estrutura do código

Você vai perceber que o programa segue três blocos principais:

Notas musicais
Define frequências usadas.
Tempo das notas
Controla duração de cada som.
Eventos sincronizados
Aciona LEDs e servos durante cada nota.

Essa organização facilita ajustes e permite trocar a música sem refazer toda a lógica.

Como trocar a música

Se quiser usar outra melodia:

Substitua as notas
Ajuste tempos
Recompile

Dica: músicas simples funcionam melhor para iniciantes.

Possíveis otimizações

Depois que montar e testar, experimente evoluir o projeto:

adicionar botões para trocar músicas
incluir display mostrando a nota atual
usar sensor para iniciar automaticamente
salvar melodias em cartão SD

O que você aprende com este projeto

Ao finalizar o projeto musical com Arduino Uno, você terá praticado:

temporização precisa
controle de múltiplos dispositivos
programação estruturada
sincronização de eventos

Essas habilidades são base para automação, robótica e sistemas embarcados.

Conclusão

Agora você tem um guia completo para montar, programar e personalizar seu próprio sistema musical interativo. Esse tipo de projeto não só ensina conceitos técnicos importantes, mas também torna o aprendizado mais divertido e visual. Teste variações, altere músicas e explore novos efeitos, quanto mais você experimentar, mais vai evoluir.

Projeto realizado por Emanuel Sousa – Graduando em Engenharia Mecatrônica
