Se você quer aprender como monitorar rotação e movimento linear com Arduino, este projeto é uma excelente escolha. Neste guia, nós da Smart Kits vamos te mostrar como utilizar um sensor MPU6500 para captar variações de movimento e exibir essas informações em uma matriz de LED 8×8.
Você vai montar um sistema capaz de interpretar inclinação e deslocamento em tempo real, transformando dados de movimento em uma visualização clara e prática — exatamente como acontece em sistemas de estabilização utilizados em drones.
Como funciona o projeto
Utilizamos o sensor MPU6500, que possui:
- acelerômetro (movimento linear)
- giroscópio (rotação)
Com isso, você consegue monitorar tanto movimento linear quanto rotação.
Esse mesmo princípio é utilizado em drones para identificar inclinação, estabilidade e orientação durante o voo.
Os dados são enviados para o Arduino, que interpreta essas variações e movimenta um ponto na matriz 8×8, onde o centro representa o ponto zero.
Componentes utilizados
Para montar o projeto, você vai precisar de:
Ligações do circuito
MPU6500 (I2C)
- VCC → 5V
- GND → GND
- SDA → A4
- SCL → A5
Matriz 8×8 MAX7219
- VCC → 5V
- GND → GND
- DIN → pino digital (ex: D11)
- CS → pino digital (ex: D10)
- CLK → pino digital (ex: D13)
Passo a passo de montagem

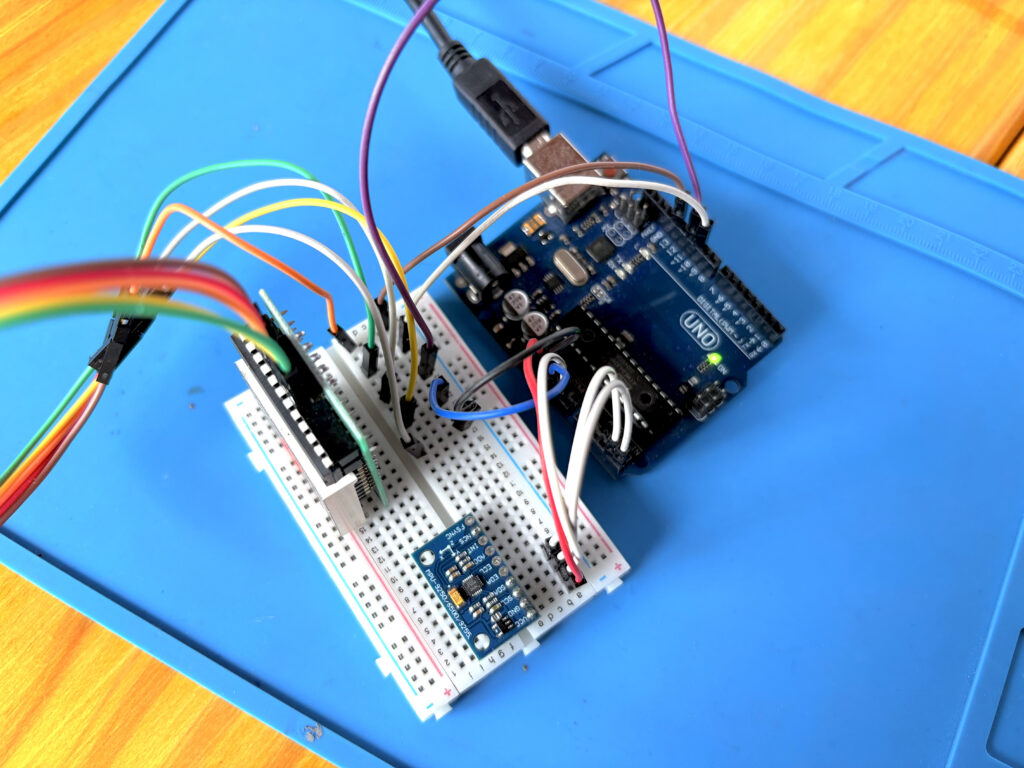

1. Conecte o sensor MPU6500
Realize a comunicação via I2C.
2. Conecte a matriz de LED
Faça a ligação do módulo MAX7219.
3. Revise as conexões
Verifique possíveis erros antes de energizar.
4. Envie o código
Carregue o programa no Arduino.
Calibração do sistema
Ao ligar o sistema:
- o Arduino define o ponto inicial como referência (zero)
- mantenha o sensor parado em uma superfície plana
- aguarde alguns segundos
Durante esse processo, um LED indicativo pisca. Quando parar, o sistema estará pronto.
Funcionamento na prática
Após calibrado:
- o centro da matriz representa o ponto zero

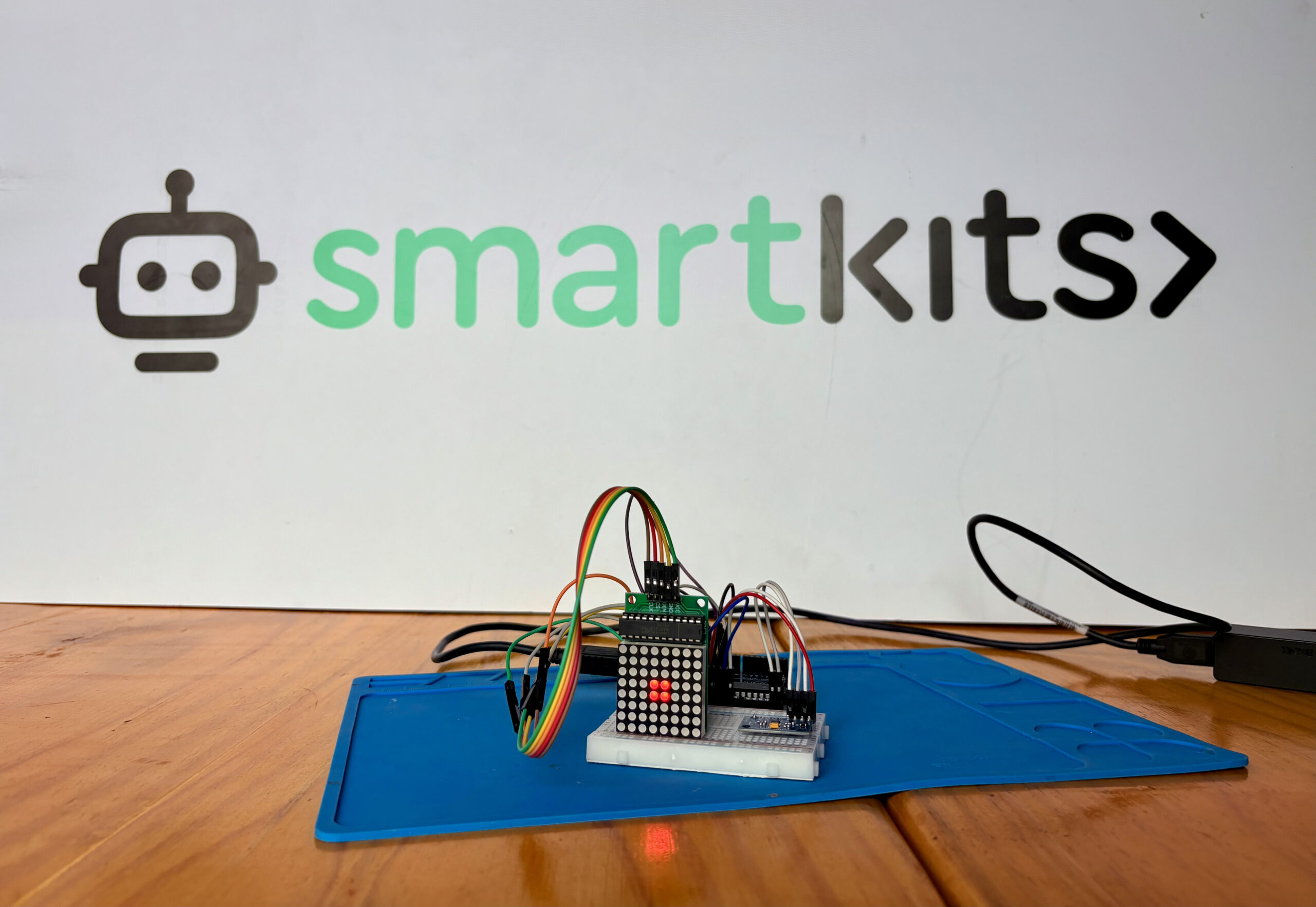

- ao inclinar ou movimentar o sensor, o ponto se desloca
- o movimento do ponto representa rotação e deslocamento
Esse comportamento simula, de forma simplificada, como sensores são utilizados para controle e estabilidade em drones.
Possíveis aplicações
Este projeto pode ser utilizado em diversas aplicações:
- controle por movimento
- drones e sistemas de estabilização
- carrinhos controlados por inclinação
- interfaces interativas
- sistemas de navegação
O que você aprende com este projeto
Ao montar este sistema para monitorar rotação e movimento linear com Arduino, você aprende:
- leitura de sensores MPU
- interpretação de movimento
- comunicação I2C
- controle de matriz de LED
Cuidados importantes
- evite inversão de pinos
- revise conexões antes de ligar
- mantenha o sensor estável na calibração
- evite curto entre os terminais
Conclusão
Agora você sabe como monitorar rotação e movimento linear com Arduino utilizando o sensor MPU6500. Esse projeto demonstra, na prática, conceitos utilizados em sistemas reais como drones e dispositivos de estabilização.
A partir daqui, você pode adaptar o projeto para diferentes aplicações e criar soluções interativas cada vez mais completas.
Projeto realizado por Emanuel Sousa – Graduando em Engenharia Mecatrônica
