Se você quer criar algo especial e personalizado, este projeto dia dos namorados com Arduino é perfeito. Neste projeto, desenvolvemos uma caixa musical interativa inspirada em uma das músicas mais marcantes dos apaixonados “Can’t Take My Eyes Off You”, conhecida pelo trecho “I love you baby”, e fizemos uma montagem super especial para você.
Você vai aprender a montar um sistema que toca música, exibe animações em um display OLED e utiliza LEDs para criar um efeito visual sincronizado.
Componentes Utilizados
Para montar o projeto, você vai precisar de:
- Arduino Uno R3
- 2x buzzers passivos
- 1x push button
- 1x display OLED 128×64 0.96″ I2C
- 3x LEDs vermelhos
- 3x resistores 220 ohms
- Jumpers e fios
- Estruturas em impressão 3D
- Estação de solda
- Solda em fio
- Filamento branco e rosa
Como Funciona o Projeto
O projeto combina som, imagem e iluminação para criar uma experiência completa.
- Os buzzers reproduzem a música
- O display OLED exibe animações sincronizadas
- Os LEDs criam iluminação interna no coração
- O Arduino coordena todo o funcionamento
Tudo funciona de forma sincronizada, deixando o projeto dinâmico e interativo.
Desenvolvimento da Estrutura

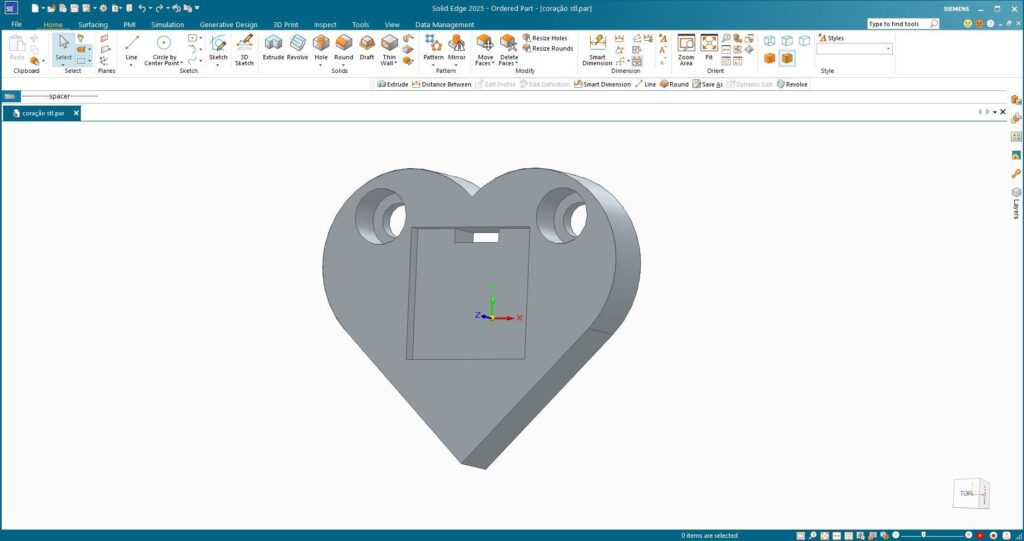

A estrutura foi modelada utilizando o software Solid Edge.
O projeto foi pensado para encaixar todos os componentes de forma organizada:
- Coração com espaço para display e buzzers
- Saídas para conectores
- Encaixes para facilitar a montagem
Montagem Física
Após a impressão:

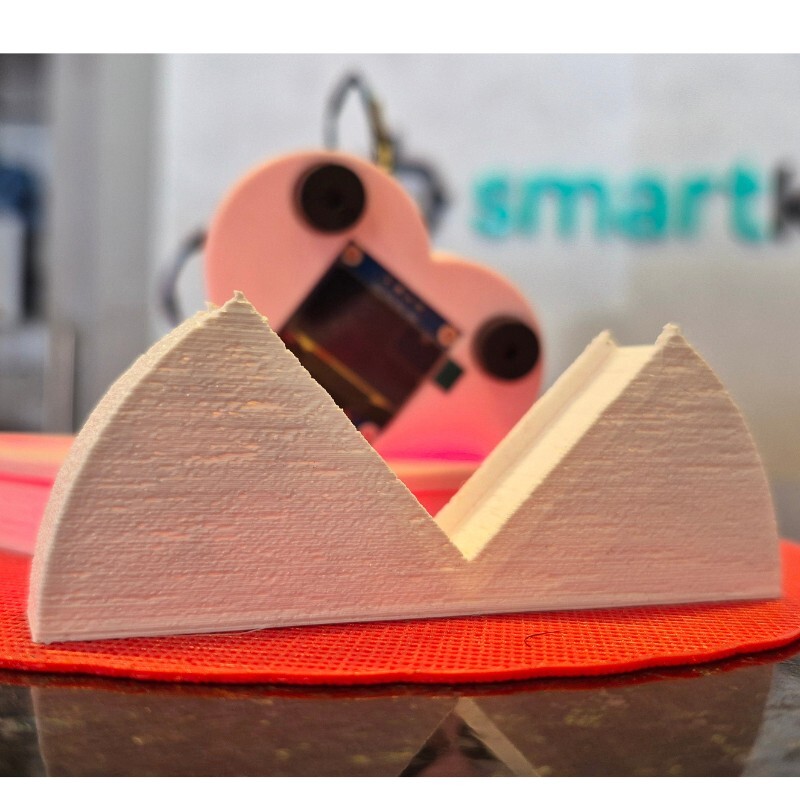

- Foi criado um suporte para sustentação do conjunto
Também foi desenvolvida uma caixa com tampa para acomodar:
- LEDs
- Conexões
- Arduino

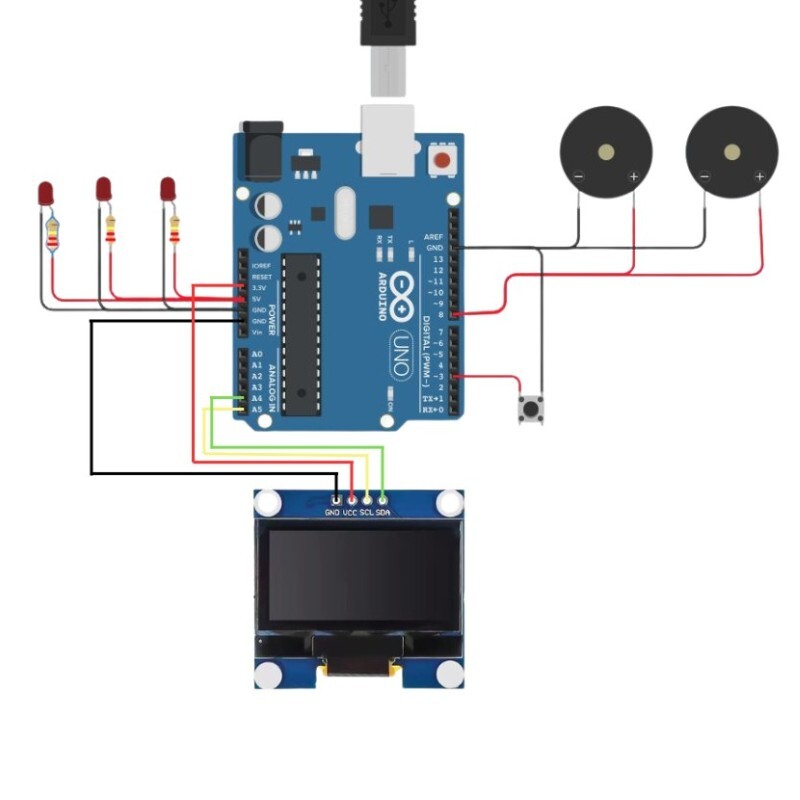

Parte Eletrônica

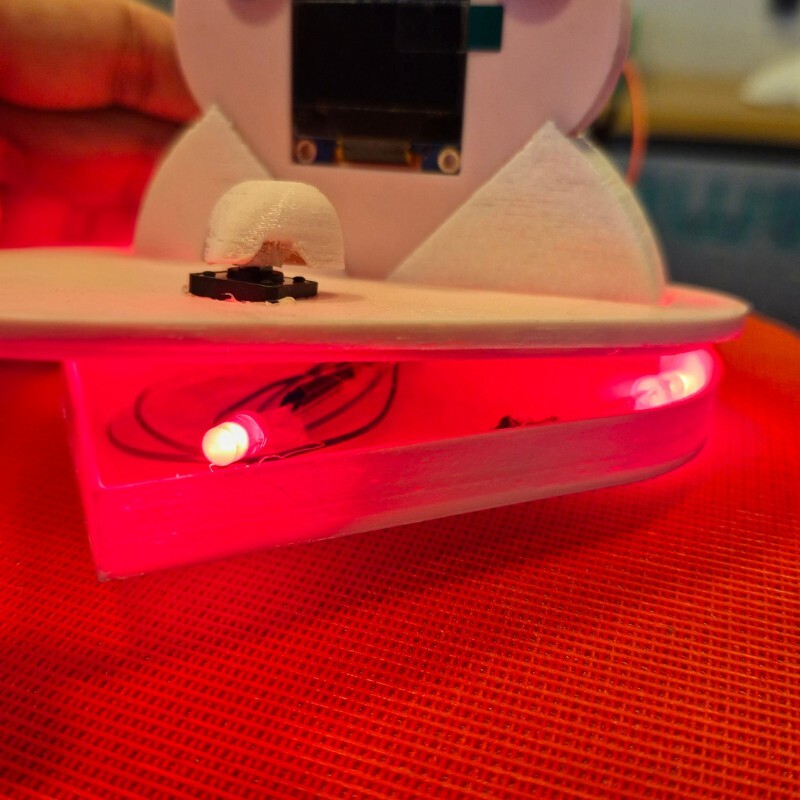

LEDs
Foram utilizados 3 LEDs vermelhos para iluminação interna.
Cada LED foi ligado com um resistor de 220 ohms.

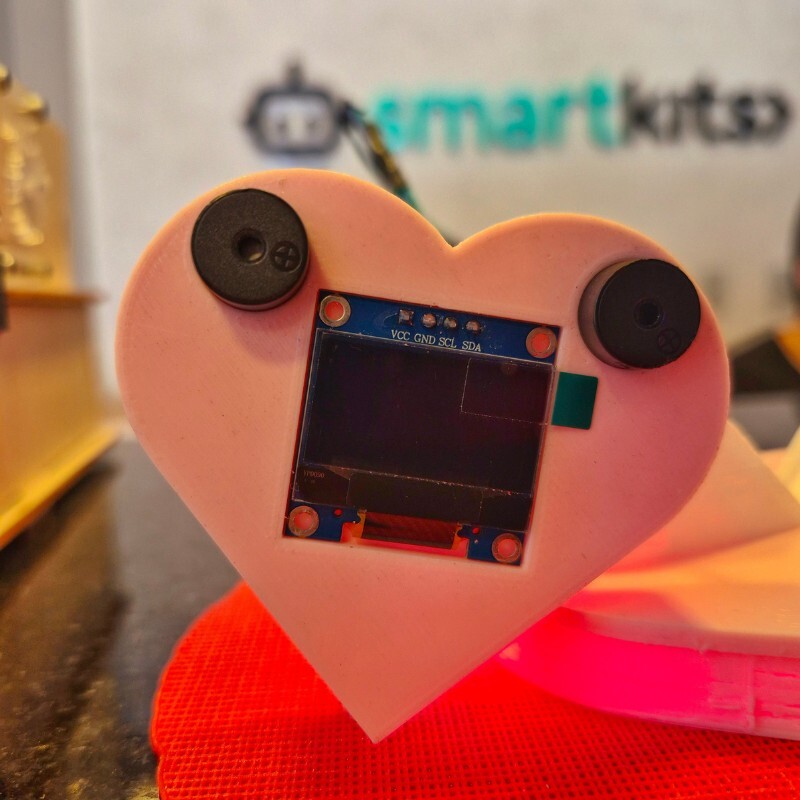

Buzzers
Os buzzers foram posicionados nas extremidades superiores para melhor distribuição do som.

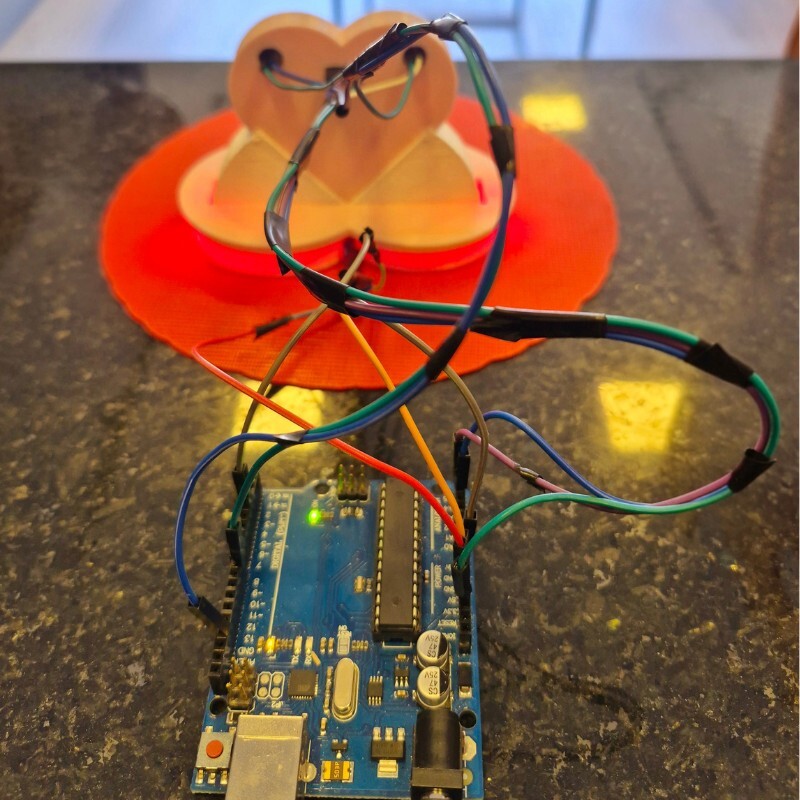

Organização dos Fios
Foi feita uma passagem interna para os fios, levando todas as conexões até o Arduino.
Programação e Sincronização
Foi utilizado o trecho do refrão da música para criar uma experiência mais envolvente.
O código foi desenvolvido para:
- Tocar a música nos buzzers
- Exibir animações no display
- Sincronizar tudo em tempo real
Isso cria um efeito muito mais dinâmico durante a execução.
Funcionamento do Projeto
Após energizar:
- O Arduino inicia a reprodução da música
- O display mostra animações sincronizadas
- Os LEDs acendem criando efeito visual
Tudo acontece de forma automática, criando uma experiência completa.

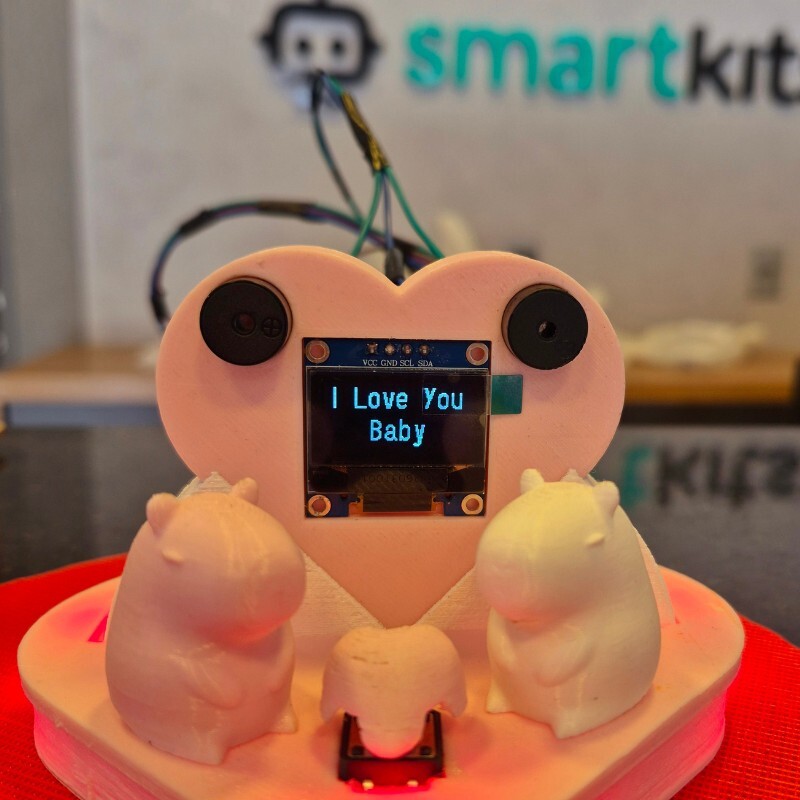

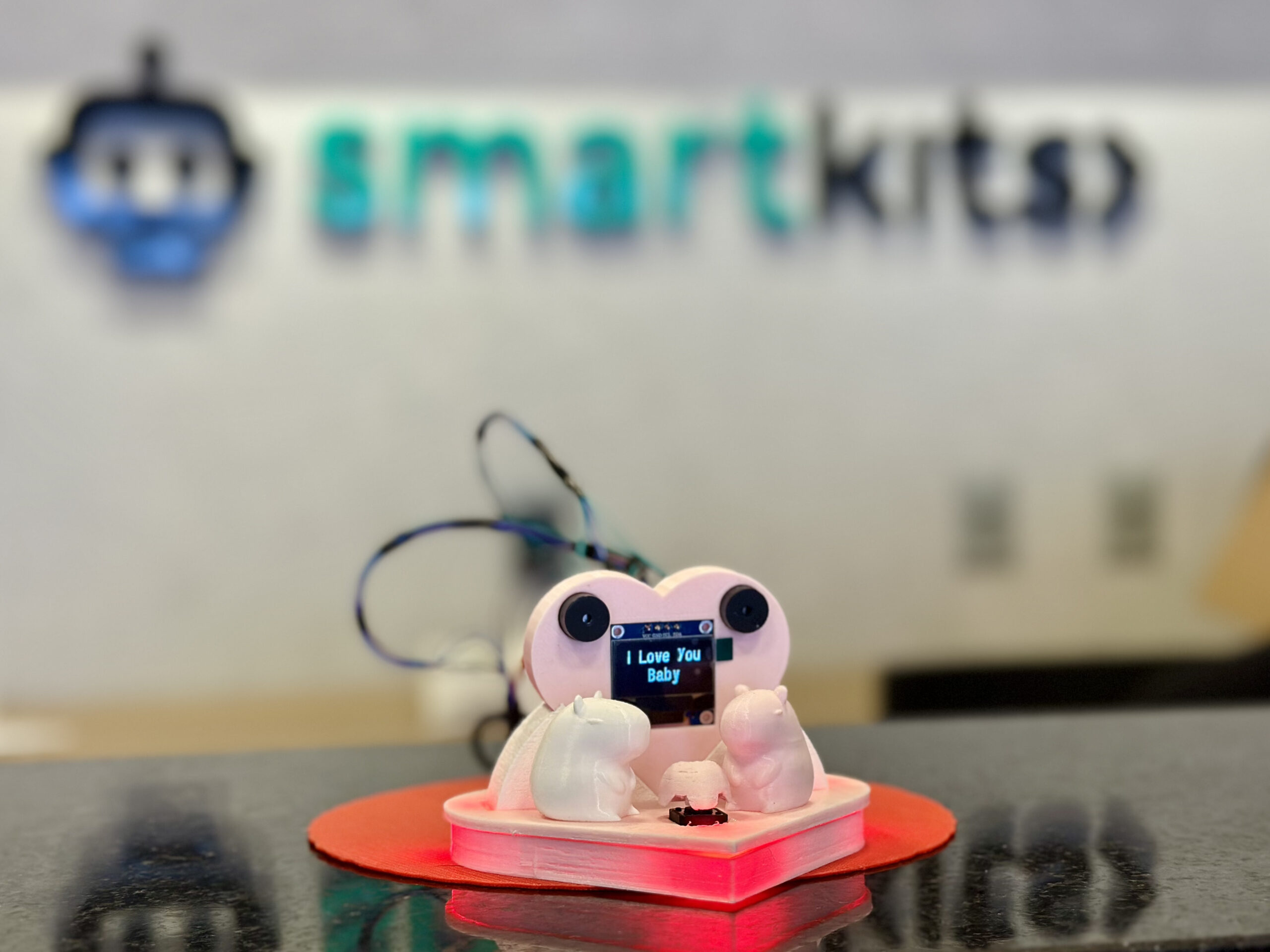

Resultado Final
Após finalizar toda a montagem e programação, o projeto apresenta um resultado visual e sonoro incrível.
Baixe os Arquivos do Projeto
Para facilitar a montagem do seu projeto dia dos namorados com Arduino, disponibilizamos todos os materiais utilizados.
Você terá acesso a:
- Código completo do projeto
- Arquivos de impressão 3D
- Esquemáticos de ligação
- Arquivos auxiliares
Acesse tudo no link abaixo:
Projeto dos Namorados Smart Kits
Possíveis Aplicações
Apesar de ser um projeto temático, você pode adaptar para:
- Presentes personalizados
- Caixas musicais
- Decoração interativa
- Projetos com animação e som
O Que Você Aprende com Este Projeto
Ao montar este projeto, você desenvolve:
- Integração de hardware com Arduino
- Controle de buzzer para reprodução de música
- Uso de display OLED
- Soldagem e montagem física
- Sincronização de efeitos visuais e sonoros
Cuidados Importantes
- Cuidado ao utilizar estação de solda
- Evite curto entre conexões
- Organize bem os fios internos
- Teste antes de fechar a estrutura
Conclusão
Agora você tem um projeto completo e criativo para o Dia dos Namorados. Além de ser um presente personalizado, ele demonstra como é possível integrar eletrônica, programação e design em um único projeto.
A partir daqui, você pode adaptar a ideia para diferentes músicas, animações e formatos, criando projetos únicos e ainda mais especiais.
Projeto realizado por Emanuel Sousa – Graduando em Engenharia Mecatrônica
